Isaac Lab 架构解析 — GPU 原生仿真如何重新定义机器人学习
一、从 Isaac Gym 到 Isaac Lab：一次代际升级
2021 年，NVIDIA 发布了 Isaac Gym，第一次证明了端到端强化学习训练可以完全在单张 GPU 上完成——物理仿真、观测计算、策略推理、梯度更新，全部在 GPU 上走，CPU 只在旁边看着。一篇 2021 年的论文，把复杂机器人任务的训练时间从几天压到了几小时。
但 Isaac Gym 有一个根本性的局限：它的设计目标就是”快”。渲染是后加的，场景搭建靠代码，传感器种类有限，数据管道靠自己拼。每个研究组都在 Isaac Gym 上各自实现域随机化、数据收集、传感器仿真——大量重复劳动。
2025 年，Isaac Lab 作为 Isaac Gym 的正统继任者发布。它的定位从”GPU 加速的物理仿真器”升级为**”多模态机器人学习统一平台”**：物理、渲染、传感器、数据收集、域随机化、RL 训练——全部在一个框架内完成。这篇技术报告在 arXiv 上以 NVIDIA 署名发布，代码开源于 GitHub。
二、核心架构：三层解耦

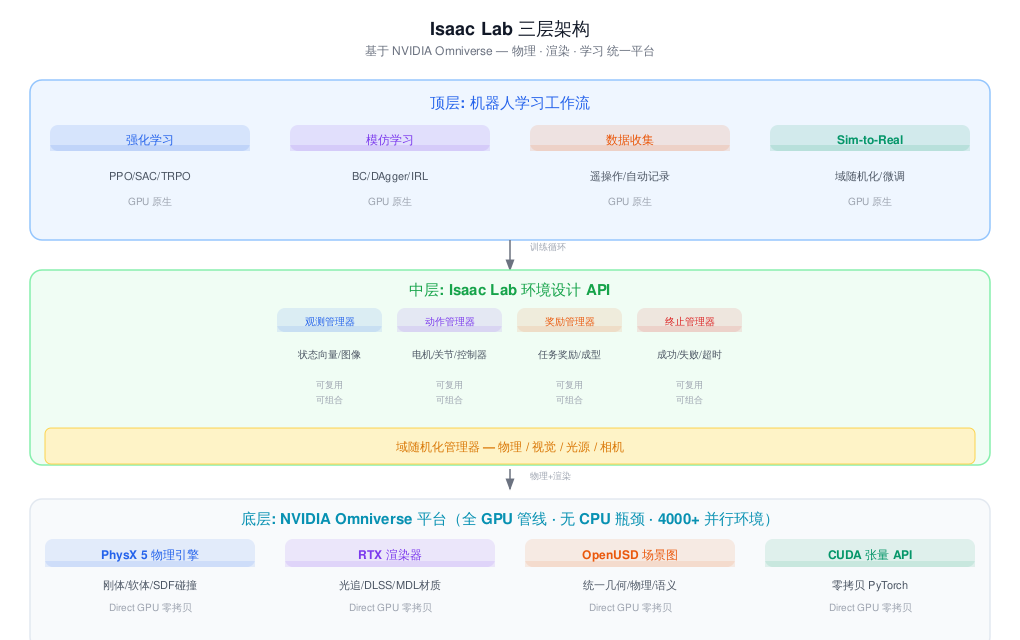

Isaac Lab 的架构可以理解为三层：底层是 Omniverse 平台提供的物理和渲染引擎，中层是场景描述和 API，上层是机器人学习工作流。
2.1 底层：PhysX 5 + RTX 渲染
PhysX 5 物理引擎 是 Isaac Lab 的动力核心。相比 Isaac Gym 使用的 PhysX 4，PhysX 5 有四个重要升级：
- FEM 软体仿真：有限元方法模拟弹性形变，支持布料、橡胶、生物组织
- PBD 流体/颗粒：基于位置的动力学，适合沙土、液体、颗粒材料
- 闭链运动学：支持并联机构、四连杆等传统仿真器难以处理的约束
- SDF 碰撞检测：符号距离场替代网格近似，CAD 精度碰撞
关键设计：PhysX 的 Direct GPU API 将物理状态直接暴露为 CUDA 张量，PyTorch 可以零拷贝读取。这意味着一个 PPO 训练的观测-动作-奖励循环全程在 GPU 上完成，没有任何 CPU-GPU 数据传输。
RTX 渲染器 提供物理基础的光线追踪。RGB、深度、法线、语义分割四种图像可以同步输出。DLSS 超分辨率技术让高分辨率渲染的帧率保持可用。MDL（Material Definition Language）让材质定义物理真实——金属就是金属的光泽，玻璃就是玻璃的折射。
2.2 中层：USD 场景图 — 终结格式碎片化
在 Isaac Lab 之前，机器人仿真世界有至少五种互不兼容的场景描述格式：
| 格式 | 用途 | 局限 |
|---|---|---|
| URDF | 运动学/动力学 | 平铺结构，不支持闭链，无传感器语义 |
| MJCF | MuJoCo 专用 | 物理为主，场景表达能力弱 |
| SDF | Gazebo 专用 | XML 格式，复杂场景难以构建 |
| FBX/glTF | 3D 资产 | 只有几何和材质，无物理属性 |
| STL/STEP | CAD 原始格式 | 只有几何，无场景层级 |
OpenUSD（Universal Scene Description）用一个层次化场景图统一了所有这些：一个 USD 文件可以同时描述一个机器人的几何形状、物理属性（质量、惯量、碰撞体）、渲染材质（PBR 金属度/粗糙度）、语义标签（”这是左前桨叶”），以及挂在上面的相机、IMU、力传感器。
你的截击机 .stp 模型，经过 Blender 转 FBX 再导入 USD，就变成了 Isaac Lab 可以加载、随机化、在上面挂传感器的标准资产。

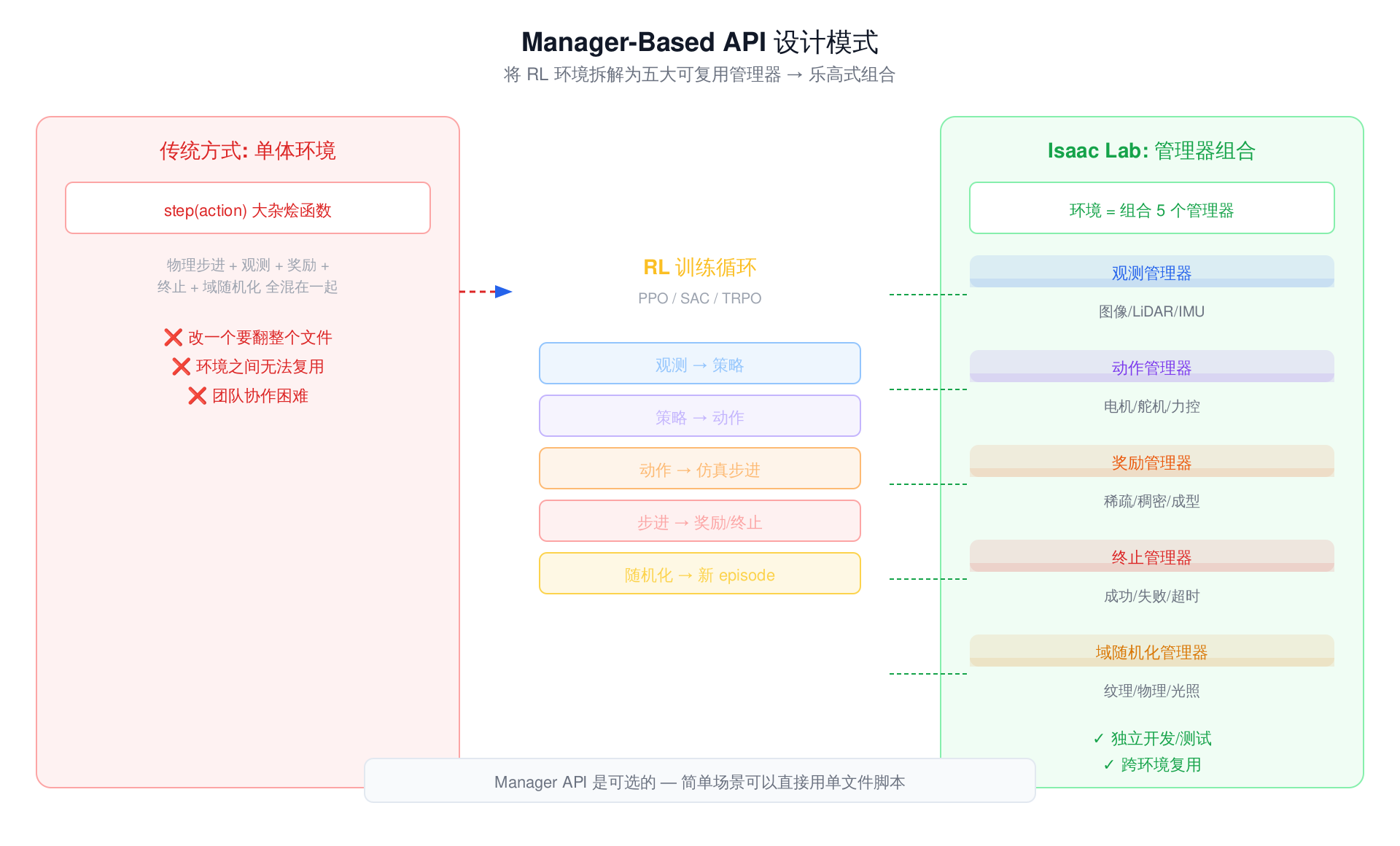

2.3 上层：Manager-Based API — 环境设计的乐高积木
这是 Isaac Lab 最值得讲的设计模式。传统 RL 环境是一个大杂烩函数：step(action) 里面同时做了物理步进、观测计算、奖励计算、终止判断、域随机化。改一个参数要翻整个文件。
Manager-Based API 把环境设计拆成五大独立的、可复用的管理器：
1 | 环境 = { |
每个管理器可以独立开发、独立测试、在不同环境之间复用。比如你写好了一个四旋翼的”观测管理器”（姿态、速度、图像），换到固定翼任务时只需要换动作管理器，其他四个可以原样复用。
更重要的：这个 API 是可选的。如果你只需要一个简单的单文件脚本（就像你之前 PyBullet 30 分钟出视频的那种），Isaac Lab 完全不强制你使用 Manager 模式。
三、多模态传感器：不止是 RGB 相机
Isaac Lab 的传感器系统远超 Isaac Gym 的简单相机：
| 传感器类型 | 实现方式 | 输出 |
|---|---|---|
| RGB 相机 | RTX 光线追踪 | 照片级彩色图像 |
| 深度相机 | RTX 光追 | 每个像素的距离值 |
| 语义分割 | USD 语义标签 | 像素级物体类别 |
| 法线图 | RTX 渲染 | 表面朝向 |
| Raycast LiDAR | CUDA 核函数 | 3D 点云 |
| 高度扫描 | GPU 高度场 | 地面高度图 |
| 视触觉传感器 | 软体仿真 | 接触力分布 |
| IMU | PhysX 加速度/角速度 | 惯性测量 |
| 力-扭矩传感器 | PhysX 关节力 | 末端力感知 |
所有这些传感器都支持多频率仿真——IMU 可以 1000Hz，相机可以 30Hz，它们在同一个仿真步长内按各自的频率异步工作。
四、数据飞轮：从遥操作到策略部署
Isaac Lab 内置了完整的数据收集管线。你不需要自己写脚本录数据：
- 遥操作设备：SpaceMouse 3D 鼠标、VR 头显直接接入，人类专家操作仿真中的机器人 → 自动记录 (观测, 动作) 对
- 数据存储：标准化的数据集格式，支持大规模并行采集
- 模仿学习：直接从录制的数据集训练行为克隆策略
- 强化学习：用模仿学习的策略作为初始策略，继续在仿真中用 PPO/SAC 微调
- 域随机化：训练过程中自动随机化物理和视觉参数
这整套流程在 Isaac Lab 中是无缝切换的——不需要在”收集数据”和”训练策略”之间做格式转换。

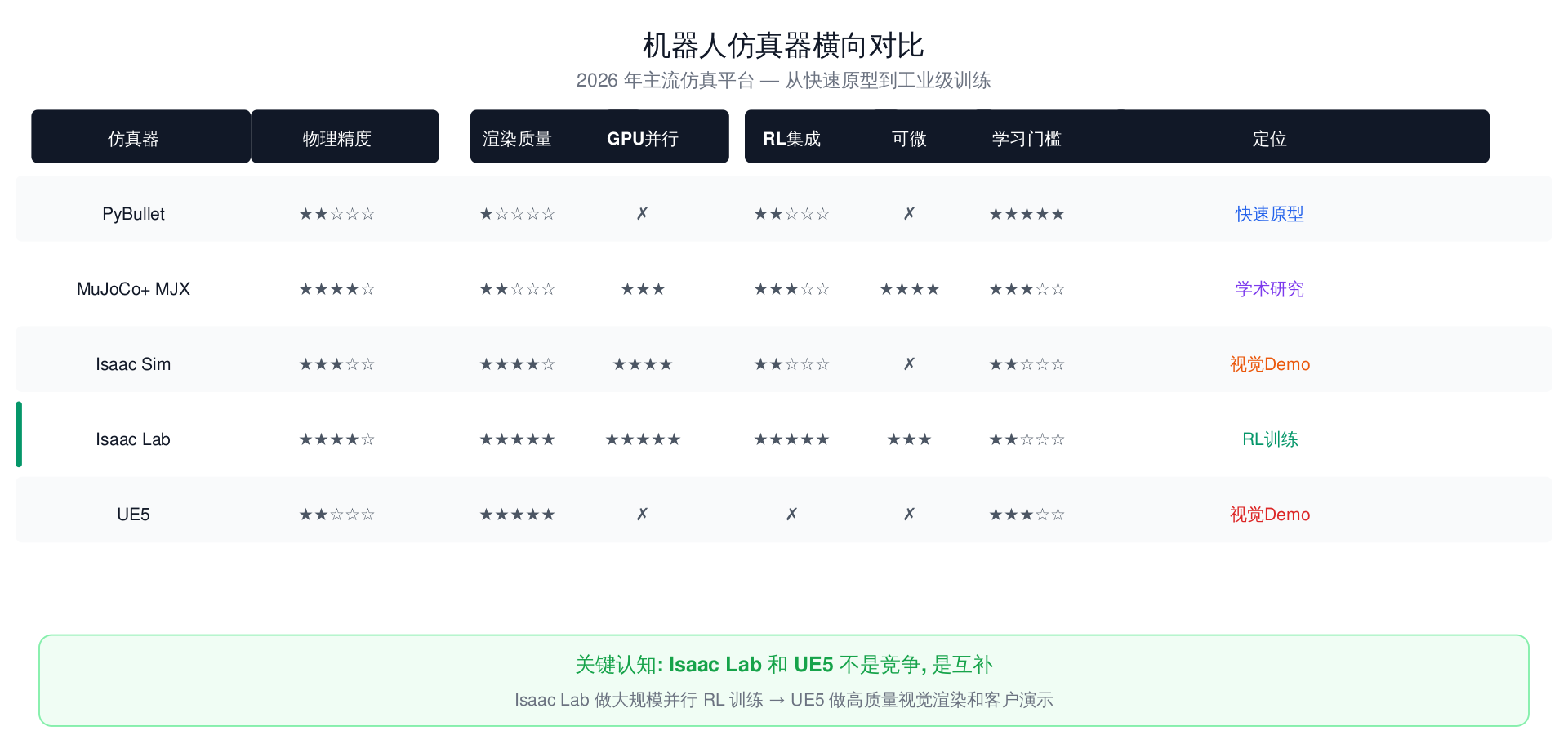

五、Isaac Lab 在当前仿真生态中的位置
| 比较维度 | PyBullet | MuJoCo | Isaac Sim | Isaac Lab | UE5 |
|---|---|---|---|---|---|
| 物理精度 | ★★ | ★★★★ | ★★★ | ★★★★ | ★★ |
| 渲染质量 | ★ | ★★ | ★★★★ | ★★★★★ | ★★★★★ |
| GPU 并行 | ✗ | ★★★(MJX) | ★★★★ | ★★★★★ | ✗ |
| RL 集成 | ★★ | ★★★ | ★★ | ★★★★★ | ✗ |
| 可微物理 | ✗ | ★★★★ | ✗ | ★★★(即将) | ✗ |
| 学习门槛 | ★☆ | ★★☆ | ★★★★ | ★★★ | ★★☆ |
| 适用场景 | 快速原型 | 学术研究 | 视觉 Demo | RL 训练 | 视觉 Demo |
关键认知：Isaac Lab 和 UE5 不是竞争关系，而是互补关系。 Isaac Lab 最适合大规模 GPU 并行 RL 训练——你的 RTX 4090 可以同时跑 4000+ 个仿真环境。UE5 最适合高质量视觉渲染和交互式演示。你做的工作流应该是：
1 | Isaac Lab → 大规模并行训练 → 域随机化 → 策略收敛 |
六、与 Newton 引擎的关系
2026 年 3 月，Newton 物理引擎 GA 发布后，Isaac Lab 的定位再次升级。Newton 作为可微物理后端接入 Isaac Lab，用户只需要换一个 NewtonCfg 配置，就可以让之前用 PhysX 训练的环境切换到可微物理模式。
在可微物理模式下，梯度可以穿过物理引擎——从策略网络的输出，穿过仿真器的接触动力学，一直回传到损失函数。这打开了一扇新门：端到端优化策略不再需要 RL 的 trial-and-error，可以直接用梯度下降优化控制序列。
当然，这在 2026 年还是前沿研究阶段，真正稳定可用的场景还比较有限。但方向是明确的。
七、局限性与实际使用中的坑
诚实地说 Isaac Lab 的几个痛点：
- NVIDIA 硬件依赖：必须有 RTX 显卡，且显存要求不低。你的 RTX 4090 24GB 没问题，但 8GB 以下显卡基本跑不动大规模并行训练
- 学习曲线陡峭：USD、Omniverse、Manager API、PhysX 参数——概念多且文档分散
- 刚体精度不如专业气动仿真器：PhysX 模拟四旋翼飞行时，气动模型是简化的。你的截击机仿真中，JSBSim 的气动精度是 PhysX 做不到的
- 物理参数设置仍需 CPU API：虽然物理状态可以在 GPU 上读写，但修改物理参数（摩擦系数、质量等）目前还必须通过 CPU API，是设计上的一个历史遗留问题
- 社区相对年轻：相比 PyBullet/MuJoCo 的成熟社区，Isaac Lab 的第三方教程和问答还比较有限
八、关键要点
- Isaac Lab 不只是”更快的仿真器”，它是一个机器人学习平台：仿真 + 传感器 + 数据 + 训练 + 部署
- USD 场景图是 Isaac Lab 最被低估的特性——统一格式终结了 URDF/MJCF/SDF 的碎片化
- Manager-Based API 是值得学习的工程模式——即使你不用 Isaac Lab，这种模块化设计也值得在自己的仿真代码中采用
- GPU 原生仿真的效率优势是质的飞跃——CPU 仿真的”大规模”是 16 核并行，GPU 仿真的是 4000 核并行
- 2026 年最大的变量是 Newton 可微引擎——当梯度可以穿过物理引擎，整个 Sim-to-Real 的方法论都会改变
九、延伸阅读
- Isaac Lab 技术报告：arXiv:2511.04831
- GitHub 仓库：github.com/isaac-sim/IsaacLab
- Newton 物理引擎：github.com/newton-physics/newton
- 本文是系统性 Sim-to-Real 学习笔记的一部分，建议配合论文原文阅读。
