本文是 John D. Anderson《Fundamentals of Aerodynamics》（第六版）读书笔记系列的第七篇，覆盖教材第8章部分内容和有限翼理论的工程扩展。在掌握了普朗特升力线理论的基础上，现在我们来看真实机翼的复杂性。

第七篇：有限翼实验与修正——从升力线到真实机翼

一、升力线理论的局限性

普朗特升力线理论是空气动力学的杰作，但它有几个关键假设限制了适用范围：

小展弦比失效： $AR < 4$ 时，升力线理论的精度显著下降
后掠翼不适用：升力线理论假设无后掠
跨声速/超声速失效：可压缩性效应难以处理
非线性大迎角失效：失速附近的流动

Anderson 在第8章中详细讨论了这些局限性以及对应的修正方法。

二、后掠翼的空气动力学

2.1 为什么需要后掠翼

在 $Ma \approx 0.7-1.2$ 的跨声速飞行中，如果机翼垂直于来流，局部流速会在机翼上表面达到 $Ma > 1$ ，形成激波，带来剧烈的阻力增长（波阻）。

后掠翼的原理：只有垂直于前缘的速度分量 $V_\infty\cos\Lambda$ 才是”有效”的

Ma_{\text{eff}} = Ma_\infty\cos\Lambda

其中 $\Lambda$ 是后掠角。如果 $Ma_\infty = 0.85$ ， $\Lambda = 35^\circ$ ：

Ma_{\text{eff}} = 0.85\cos 35^\circ = 0.85\times 0.819 \approx 0.70

有效马赫数从 0.85 降到了 0.70——足以避免强激波。

2.2 后掠翼的气动后果

优点：

延迟激波阻力出现
提高临界马赫数

代价：

有效展弦比减小： $AR_{\text{eff}} = AR\cos\Lambda$
翼尖先失速（根部翼尖的诱导速度使翼尖迎角增大）
结构更复杂、更重

2.3 后掠角对升力线斜率的影响

简单修正（无库塔条件修正时）：

a_{\text{swept}} = a_0\cos\Lambda

即后掠角越大，升力线斜率越小。对于 35° 后掠翼：

a_{\text{swept}} = 6.28 \times \cos 35^\circ = 6.28 \times 0.819 \approx 5.14\ \text{rad}^{-1}

约为二维值的 82%。

三、三角翼与边条翼

3.1 三角翼

三角翼（Delta Wing）是超声速飞行的经典布局：

空气动力学特征：

小迎角时，前缘附着流，类似常规机翼
大迎角时，前缘分离涡形成，在机翼上方产生稳定的涡升力
涡升力使三角翼在大迎角下仍有较高的升力系数

涡升力的物理机制：前缘分离的涡面卷起两个稳定的涡核，在机翼上方诱导出低压力区，产生额外的升力。

3.2 边条翼

边条翼（Strake/Wing-Chine）是机翼前缘根部的小三角翼，它的作用：

在大迎角下产生稳定的前缘涡，延迟主翼失速
增加最大升力系数约 0.3-0.5
典型的”涡升力发生器”

在第四代战斗机和某些高性能无人机上常见边条翼设计。

四、翼梢小翼

4.1 工作原理

翼梢小翼（Winglet）的本质：通过在翼尖处产生一个向内的侧向力，将诱导阻力的来源转化为一个小的推力分量。

具体来说，小翼的作用：

阻挡翼尖涡的卷起——减弱下洗速度
小翼本身产生侧向力，其展向分量相当于”推力”
有效增加了等效展弦比

4.2 效果

设计良好的翼梢小翼可以：

减少诱导阻力 5-15%
等效增加展弦比 15-25%
典型的民航客机可以节省燃油 3-5%

五、地面效应

5.1 概念

当机翼靠近地面（飞行高度小于展长）时，地面阻碍了下洗的发展，导致：

诱导阻力显著降低
升力线斜率增大

5.2 修正

地面效应下的诱导阻力修正：

C_{D,i,\text{IGE}} \approx C_{D,i,\text{OGE}} \times (1 - \text{correction})

其中修正项与高度 $h$ 和展长 $b$ 相关：

当 $h/b \rightarrow 0$ （贴近地面）时， $C_{D,i} \rightarrow 0$ ——诱导阻力趋于零。

5.3 工程意义

飞机在起飞滑跑时的升力比高空更大（地面效应）
着陆时飞过跑道上空的”浮力感”
地效飞行器专门利用这一效应在 1-5 m 高度巡航

六、涡面法（Vortex Lattice Method）简介

6.1 升力线理论的无法解决的问题

升力线理论假设机翼后掠角为 0，且不适用于复杂平面形状。后掠翼、三角翼、多段翼等几何偏差需要使用更精确的方法。

6.2 涡面法的基本思想

涡面法（VLM）是升力线理论的三维泛化：

将机翼表面离散为多个网格（panel）
在每个网格上布置马蹄形涡（horseshoe vortex）
在控制点（通常是网格 3/4 位置）施加壁面无穿透条件
求解线性方程组得到涡强分布
积分得到升力、阻力、力矩分布

6.3 涡面法与升力线理论的关系

方法	维度	后掠角	计算成本	精度
升力线理论	一维（展向）	无	秒级	中（低展弦比失效）
涡面法	二维（展向+弦向）	任意	秒-分	高
面元法（Panel）	三维（含厚度）	任意	分-时	高
CFD	三维整场	任意	时-天	最高

涡面法是目前工程上最常用的工程分析工具之一，平衡了计算成本和精度。

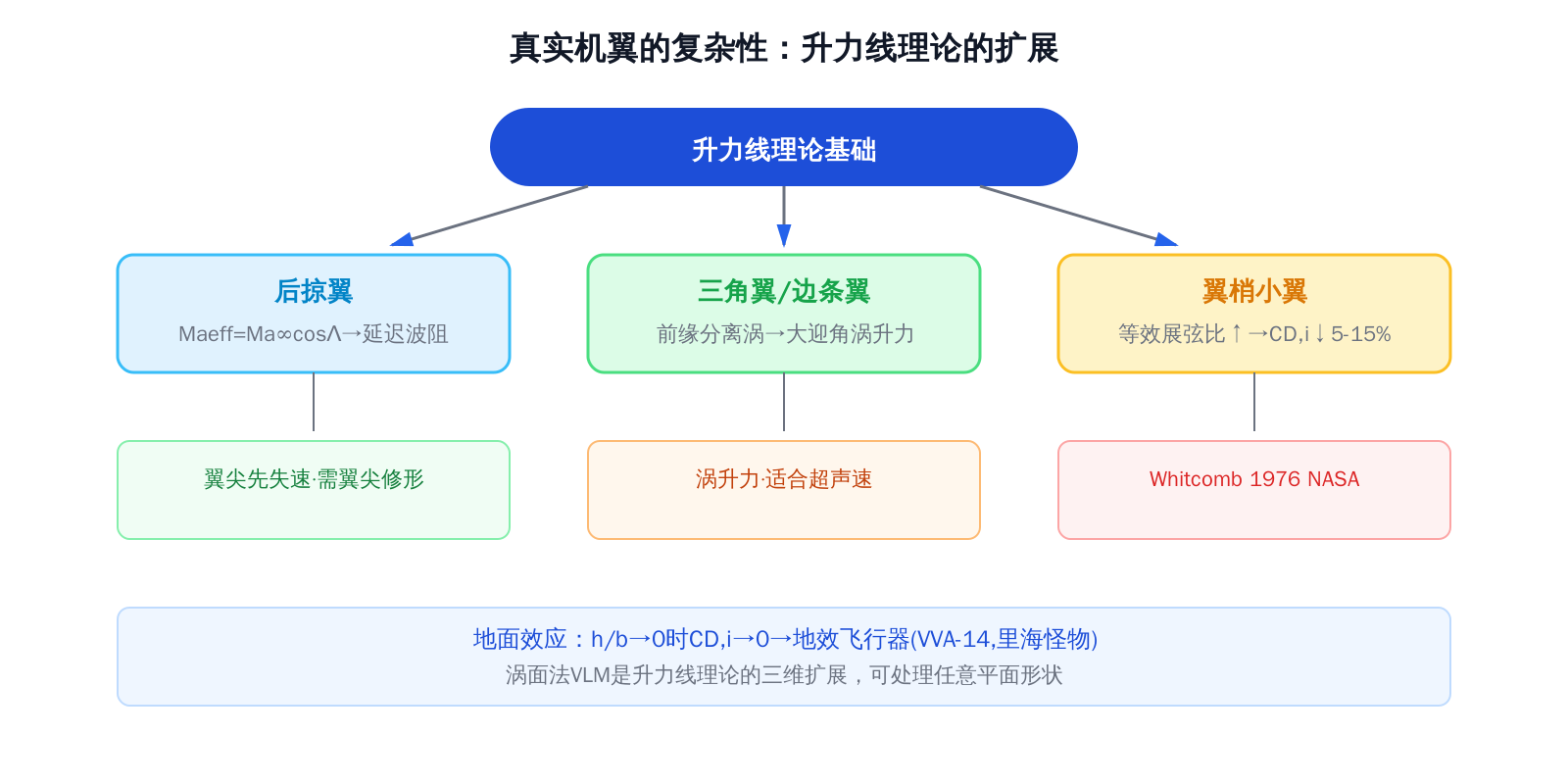

七、完整概念地图

真实机翼的复杂性
├── 后掠翼
│   ├── Maeff = Ma∞cosΛ
│   ├── 延迟波阻
│   └── 翼尖先失速
├── 三角翼/边条翼
│   ├── 涡升力机制
│   └── 大迎角性能提升
├── 翼梢小翼
│   ├── AR等效增大
│   └── CD,i 降低 5-15%
├── 地面效应
│   ├── h↓ 时 CD,i↓
│   └── 地效飞行器应用
└── 涡面法 (VLM)
    ├── 马蹄涡离散
    ├── 壁面边界条件
    └── 工程实用精度

八、核心公式速查卡

公式	含义	使用场景
$Ma_{\text{eff}} = Ma_\infty\cos\Lambda$	后掠翼有效马赫数	跨声速后掠角设计
$a_{\text{swept}} = a_0\cos\Lambda$	后掠翼升力线斜率（近似）	后掠翼升力估算
$C_{D,i,\text{IGE}} \to 0$ 当 $h/b \to 0$	地面效应	起飞/着陆分析
VLM: $\mathbf{A}\boldsymbol{\Gamma} = \mathbf{b}$	涡面法线性系统	三维机翼载荷分布

参考文献

Anderson, J. D. (2010). Fundamentals of Aerodynamics (6th ed., Chapter 8). McGraw-Hill.
Hoerner, S. F. (1965). Fluid-Dynamic Drag. Hoerner Fluid Dynamics.
Küchemann, D. (1978). The Aerodynamic Design of Aircraft. Pergamon Press.
Whitcomb, R. T. (1976). “A Design Approach and Selected Wind-Tunnel Results at High Subsonic Speeds for Wing-Tip Mounted Winglets”. NASA TN D-8260.
Bertin, J. J., & Cummings, R. M. (2022). Aerodynamics for Engineers (7th ed.). Cambridge University Press.

下一节：可压缩流基础

当马赫数超过 0.3，密度变化不能再被忽略。我们将进入可压缩流的世界——等熵关系、正激波、斜激波、拉瓦尔喷管，为超声速飞行打下理论基础。
